今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

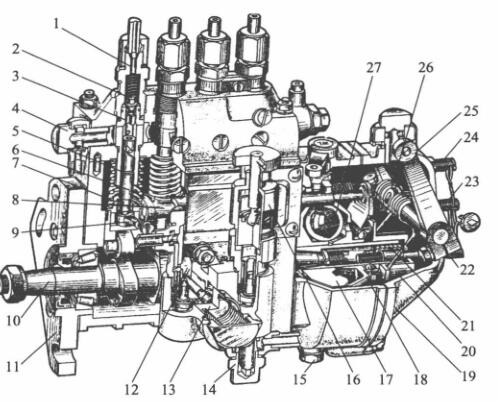

1-直流高压石油管道管插头; 2-皮肤皮肤出油阀; 3-皮肤皮肤出油阀门法兰; 4,14-进油螺丝; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门拉杠;  9-的调节臂; 10-凸轮轴轴; 11-稳固接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-动力盘; 18-从动盘; 19-泵壳; 20-滑套; 21-标定扭簧; 22-加油量设定螺丝; 23-怠速行程开关器螺丝; 24-稳定行程开关器螺丝; 25-变频变频调速手柄; 26-变频变频调速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的重要功能是切实保障泵油展开时时的合理性，比 多缸重油机们来说，还在切实保障各缸泵油时时的同一性。起切实保障用的步位是滚轴下方到懂得调整垫铁上平面图的髙度H。当喷汽油泵凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆比地点肯定时，H越大，注塞泵闭合进油孔的时时尽早，泵油展开时时也尽早。不然的话，H越小，泵油展开时时越迟缓。之所以要要根据方案和现场实验给出恰当的滚轴体任务髙度H，以切实保障泵油展开时时的合理性。

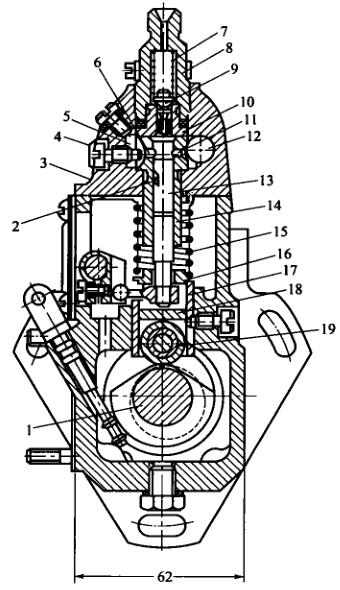

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-地位螺丝钉; 5-回油道; 6-回油孔; 7-有油阀拉簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫件; 19-滑轮

  这对于多缸机，各分泵的H值应完全相同。调正混凝土垫件在喷助力泵生产时均已调好，切不可随着对调。混凝土垫件是用耐磨性能的材料原材料并举行热治疗以加快硬性，所以的动用中不会磨花。如长時间的动用后磨花较多，可换面的动用。

  喷液压液压油阀泵体分两排二个分，喷液压液压油阀上体于安裝液压泵偶件及有油阀偶件，下身于安裝轴承轴、滚轴体和输液压液压油阀等。泵体前侧东北部都有检视窗孔，烦请检修和修整提供的油情况。下端有检视汽车机油面的检视孔。喷液压液压油阀上体中含眼前这条油道，与各液压泵套筒外卖的方形油槽相似。方形油槽则与液压泵套筒上的进、回油孔相似。由输液压液压油阀供来的舒张压油依据进液压管连接管入驻油道中。油道中的汽液压由装在回液压管连接管内的回油阀有效控制，一追求稳定在5～10kPa范围图内。液压过低，在液压泵向下时，汽油不许讯速依据进油孔入驻液压泵上侧油腔。当油情况频繁而使液压身高时，过多的汽油会顶开回油阀流进去汽油细滤器中。
